Technique de mesure Wave88 PG Quadra (SL)

Cas d'application

Afin de prendre les mesures correctement pour le store Quadra, il nécessaire d'identifier son application. En principe il existe deux cas d'application :

• Angle rentrant

• Angle sortant

Angle rentrant

Coupe horizontale VB.WA88PG quadra angle rentrant

Il est nécessaire de prendre les mesures à l'intérieur de la niche. Pour ceci on identifie les côtes suivantes :

• boxLen1 : Store 1 | Longueur de niche

• boxAxi2 : Store 2 | Axage store dans sa niche

• bliWid1 : Store 1 | Largeur théorique du store dos de coulisse


• boxLen2 : Store 2 | Longueur de niche

• boxAxi1 : Store 1 | Axage store dans sa niche

• bliWid2 : Store 2 | Largeur théorique du store dos de coulisse

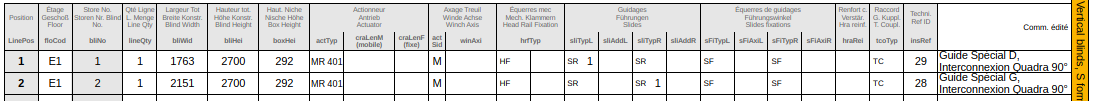

Pour la mise en fabrication, ces mesures doivent être reportés dans cellule bliWid, tout en mentionnant le mot "QUADRA" dans le champ remarque des deux stores concernés.

Ne pas oublier de placer le moteur désiré sur chaque store.

Angle sortant

Coupe horizontale VB.WA88PG quadra angle sortant

Il est nécessaire de prendre les mesures à l'intérieur de la niche. Pour ceci on identifie les côtes suivantes :

• boxLen1 : Store 1 | Longueur de niche

• boxAxi2 : Store 2 | Axage store dans sa niche

• bliWid1 : Store 1 | Largeur théorique du store dos de coulisse

• boxLen2 : Store 2 | Longueur de niche

• boxAxi1 : Store 1 | Axage store dans sa niche

• bliWid2 : Store 2 | Largeur théorique du store dos de coulisse

Pour la mise en fabrication, ces mesures doivent être reportés dans cellule bliWid, tout en mentionnant le mot "QUADRA" dans le champ remarque des deux stores concernés.

Ne pas oublier de placer le moteur désiré sur chaque store.
