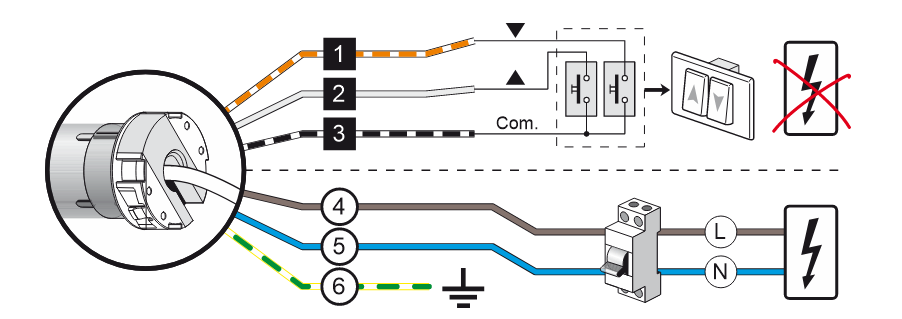

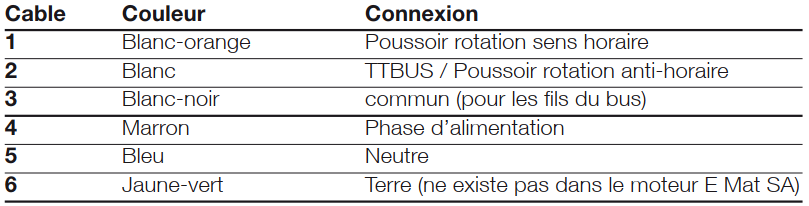

Raccordement moteur
Enregistrement émetteur
Enregistrement du PREMIER émetteur
|
Etape 1 |
Etape 2 |
Etape 3 |
Etape 4 |
Commentaire |
|---|---|---|---|---|
|
|
|
|
|
|
Eteindre |
Attendre 2 s |
Allumer |
Le store répond par deux mouvements 🔼🔽 |
Le premier émetteur est programmé |

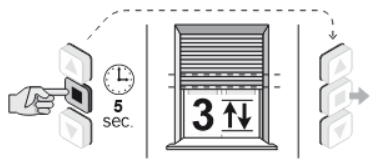

Enregistrement avec la télécommande ERA P
|
Etape 1 |
Etape 2 |
Etape 3 |
Commentaire |
|---|---|---|---|
|
|
||
|

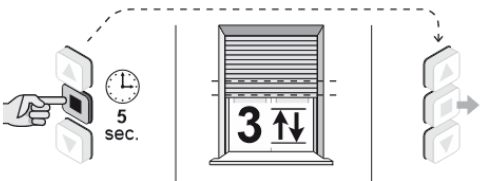

Appuyer 5 s sur la touche 🔳 |
Maintenir la touche jusqu'à ce que le store fasse 3 mouvements 🔼🔽 |
Relâcher |
La télécommande et programmé |
Réglage des Fins de course
Fin de course bas
Il est obligatoire de commencer par ce fin de course
|
Etape 1 |
Réponse |
Etape 2 |
Commentaire |
|---|---|---|---|
|

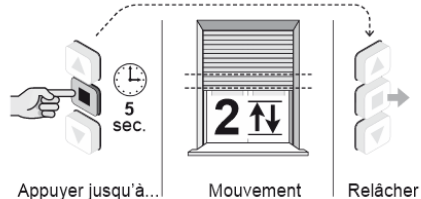

Maintenir appuyé la touche 🔳 |
Le moteur effectue 2 mouvements. |
Relâcher la touche. |
|
|

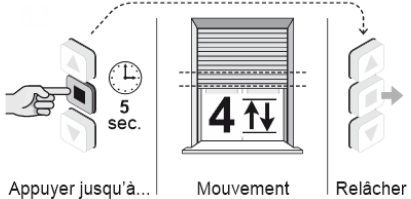

Maintenir appuyé la touche 🔳 |
Le moteur effectue 4 mouvements. |
Relâcher la touche. |
|
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 2 mouvements. |
Relâcher la touche. |
|
|

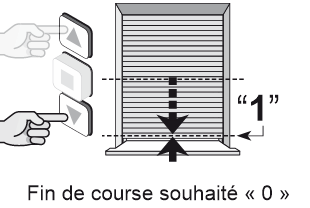

Maintenir appuyé la touche 🔽 (ou 🔼) jusqu'à amener le volet à la cote « 1 » désirée |
|
Pour régler de manière plus précise la cote, donner des impulsions sur les touches 🔽 et 🔼. A chaque impulsion le volet se déplace de quelques millimètres. |
|
|

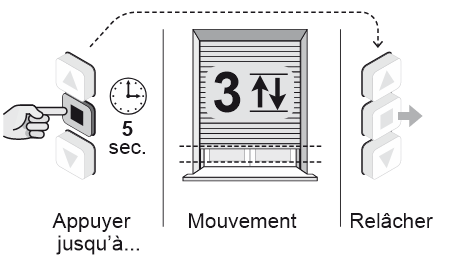

Maintenir appuyé la touche 🔳 |
Le moteur effectue 3 mouvements. |
Relâcher la touche. |
|
Fin de course haut
|
Etape 1 |
Réponse |
Etape 2 |
Commentaire |
|---|---|---|---|
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 2 mouvements. |
Relâcher la touche. |
|
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 4 mouvements. |
Relâcher la touche. |
|
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 2 mouvements. |
Relâcher la touche. |
|
|
Maintenir appuyé la touche 🔽 (ou 🔼) jusqu'à amener le volet à la cote « 1 » désirée |
|
Pour régler de manière plus précise la cote, donner des impulsions sur les touches 🔽 et 🔼. A chaque impulsion le volet se déplace de quelques millimètres. |
|
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 3 mouvements. |
Relâcher la touche. |
|
Les fins de course sont maintenant enregistrés
Désactivation de la fonction de « Détection d’obstacle »
Il est obligatoire d’effectuer cette procédure pour le fonctionnement correct du RS.PAC
|
Etape 1 |
Réponse |
Etape 2 |
Commentaire |
|---|---|---|---|
|

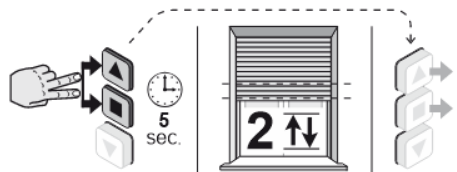

Maintenir appuyées simultanément les touches 🔼 et 🔳 . |
Le moteur effectue 2 mouvements. |
Relâcher les touches. |
|
|
Appuyer 4x brièvement sur la touche 🔼
|
Après environ 10 secondes, le moteur effectue un certain nombre de mouvements (4x) égal niveau de protection choisi. |
|
Si cela n’a pas lieu, annuler la procédure. Dans ce mode, le réglage termine sans changer le niveau la valeur imposée en usine. |
|
Maintenir appuyé la touche 🔳 |
Le moteur effectue 3 mouvements. |
A la fin relâcher la touche. |
|
Blocage ou déblocage de la mémoire
|
Etape 1 |
Réponse |
Etape 2 |
Commentaire |
|---|---|---|---|
|
Maintenir appuyé la touche [PROG] |
Le moteur effectue 2 mouvements |
Relâcher la touche |
|
|
Maintenir appuyé la touche [PROG] |
Le moteur effectue 2 mouvements |
Relâcher la touche |
|
|
Maintenir appuyé la touche [PROG] |
Le moteur effectue 3 mouvements |
Relâcher la touche |
|
|
Presser simultanément les deux touches 🔼 et 🔽 |
Le moteur effectue 4 mouvements |
Relâcher les touches |
|
|

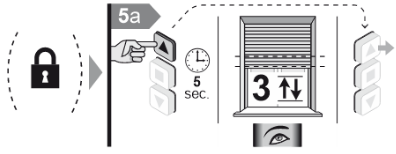

Option blocage Appuyer la touche 🔼 pendant 5 secondes |
Le moteur effectue 3 mouvements |
Relâcher la touche |
|
|

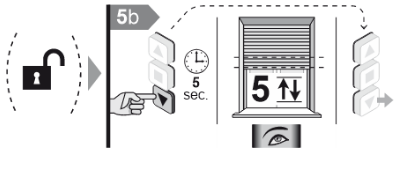

Option déblocage Appuyer la touche 🔽 pendant 5 secondes |
Le moteur effectue 5 mouvements |
Relâcher la touche |
|
Copie de canal / télécommande
|
Etape 1 |
Réponse |
Etape 2 |
Commentaire |
|---|---|---|---|
|

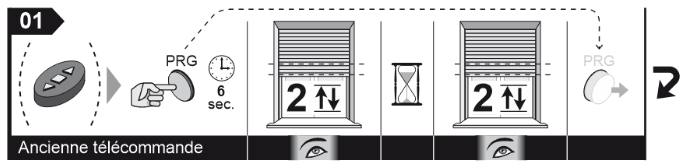

Sur l’ancienne télécommande Appuyer sur la touche [PROG] pendant 6 secondes |
Le moteur effectue 2 mouvements, une pause et 2 mouvements |
Relâcher la touche |
|
|

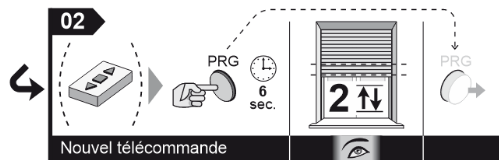

Sur la nouvelle télécommande Appuyer sur la touche [PROG] pendant 6 secondes |
Le moteur effectue 2 mouvements |
Relâcher la touche |
|
|

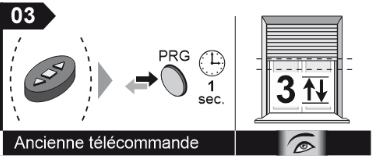

Sur l’ancienne télécommande Appuyer sur la touche [PROG] |
Le moteur effectue 3 mouvements |
|
|
Mémorisation d’un capteur climatique relié par radio
|
Etape 1 |
Réponse |
Commentaire |
|---|---|---|
|

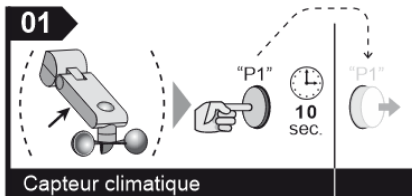

Sur le capteur climatique Appuyer sur la touche [PROG] pendant 10 secondes |
Relâcher la touche |
|
|

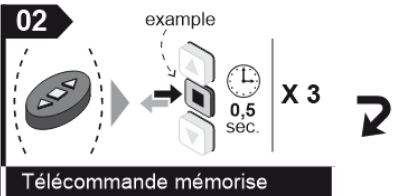

Appuyer 3 fois sur la touche 🔳 de la télécommande
|
Le moteur effectue 3 mouvements |
|
Effacement total e la mémoire
Avec un émetteur mémorisé
|
|
Etape |
Réponse |
Commentaire |
|---|---|---|---|
|
1 |
Appuyer sur la touche [PROG] |
Le moteur effectue 2 mouvements |
|
|
2 |
Appuyer sur la touche [PROG] |
Le moteur effectue 2 mouvements |
|
|
3 |
Appuyer sur la touche [PROG] |
Le moteur effectue 3 mouvements |
|
|
4 |
Appuyer sur la touche [PROG] |
Le moteur effectue 4 mouvements |
|
|
5 |

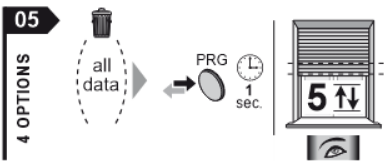

Appuyer sur la touche [PROG] |
Le moteur effectue 5 mouvements |
|
Sans émetteur mémorisé ( en cas de perte de télécommande )
|
Etape 1 |
Etape 2 |
Etape 3 |
Etape 4 |
|---|---|---|---|
|
|
|
|
|
Eteindre |
|
Allumer |

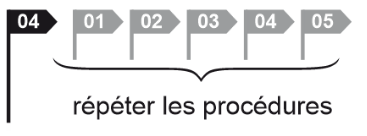

Répéter la procédure 1 à 5 |
