Il existe 4 possibilités de réglage des positions de fin de course :
-
De la butée supérieure à la butée inférieure ⭐
-
Du point supérieur au point inférieur
-
De la butée supérieure au point inférieur
-
Du point supérieur à la butée inférieure
⭐ Réglage Stac 44
⭐ Réglage Automatique ( De la butée supérieure à la butée inférieure )
|

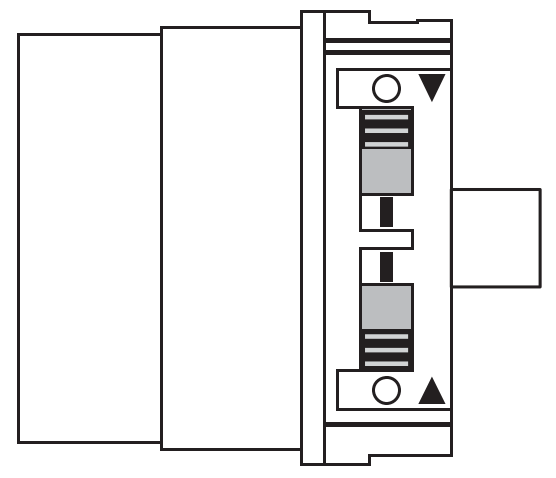

Vérifiez que les deux interrupteurs sur la tête moteur se trouvent dans la position de programmation. |
|
Remontez le tablier contre la butée supérieure permanente.
|
|
|
Puis, abaissez le tablier sans interruption contre la butée inférieure permanente. Pendant ce déplacement, l’indicateur d’état des positions de fin de course (ESI) doit s’afficher avant que la position de fin de course ne soit atteinte. ▻ Le moteur tubulaire s’arrête automatiquement. ► Les positions de fin de course sont programmées. |
Réglage Manuel ( Du point supérieur au point inférieur )
( Procédure pour imposer un fin de course haut et bas )
|
|
Vérifiez que les deux interrupteurs sur la tête moteur se trouvent dans la position de programmation. |
|
|
Remontez le tablier contre la butée supérieure permanente.
|
|
|
|
|

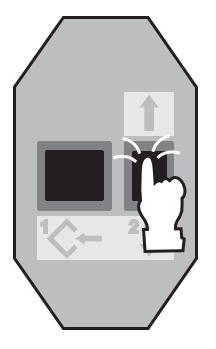

Appuyez maintenant pendant 3 secondes sur la touche de programmation du kit de réglage.
▻ Le moteur tubulaire bouge 1x et confirme la programmation. |
|
|
Déplacez ensuite le tablier/la toile dans la position de fin de course inférieure souhaitée. |
|
|
Appuyez sur la touche de programmation du kit de réglage pendant 3 secondes.
▻ Le moteur tubulaire bouge 1x et confirme la programmation. ► Les positions de fin de course sont programmées. |
Effacement des deux positions de fin de course avec l’interrupteur de programmation
|
Déplacez le tablier entre les positions de fin de course |
|
|
Appuyez sur la touche de programmation et maintenez-la enfoncée. |
|
Appuyez en plus sur la touche de déplacement vers le bas et maintenez cette dernière enfoncée. |
|
Relâchez maintenant la touche de programmation et maintenez toujours enfoncée la touche de déplacement |
|
Appuyez également de nouveau sur la touche de programmation.
▻ Le moteur tubulaire confirme la programmation. 2x Mouvement du moteur ► Les deux positions de fin de course sont effacées |
Effacement des positions de fin de course avec les interrupteurs sur le moteur
|
Mettez l’interrupteur de la position de fin de course correspondante de la position de programmation en position d’effacement. |
|
▼ ▲ - 1s |
Donnez un bref ordre de déplacement.
|
