Programmation fin de course
Fin de course haut
|
Étape |
Moteur |
Réponse moteur |
Commentaire |
|
|---|---|---|---|---|
|
1 |
A l'aide de la touche [MON] 🔼 |
🔼 |
Déplacez le store vénitien vers le haut via la touche appropriée. |
- |
|
2 |
Lors de la montée, appuyer sur le bouton de réglage orange et maintenir enfoncé pendant au moins 5 secondes. |
🔶 |
Le bouton de réglage reste dans cette position. |
A l'aide du câble de montage, déplacez le store précisément au point final supérieur. Réglage fin au pas à pas via le câble de montage. |
|
3 |
A l'aide de la touche [DES] 🔽 |
🔽 |
En modifiant le sens de déplacement, le bouton de réglage est automatiquement relâché. |
Le fin de course haut est programmé. |
Fin de course bas
|
Étape |
Moteur |
Réponse moteur |
Commentaire |
|
|---|---|---|---|---|
|
1 |
A l'aide de la touche [DES] 🔽 |
🔽 |
Déplacez le store vénitien vers le bas via la touche appropriée. |
- |
|
2 |
Lors de la descente, appuyez sur le bouton de réglage blanc et maintenez-le enfoncé pendant au moins 5 secondes. |
⬜ |
Le bouton de réglage reste dans cette position. |
A l'aide du câble de montage, déplacez le store précisément au point final inférieur. Réglage fin au pas à pas via le câble de montage. |
|
3 |
A l'aide de la touche [MON] 🔼 |
🔼 |
En modifiant le sens de déplacement, le bouton de réglage est automatiquement relâché. |
Le fin de course bas est programmé. |
Schéma de raccordement
|

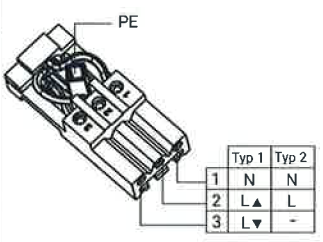

Stas 3 / Stak 3 |

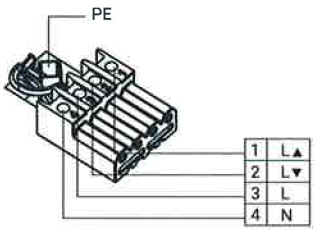

Stas 4 / Stak 4 |
Wieland Typ ST18 |
|---|---|---|
|
|
|
