Manuel d'installation Nice ERA STAR MA avec récepteur externe RTS (VR) | MR210

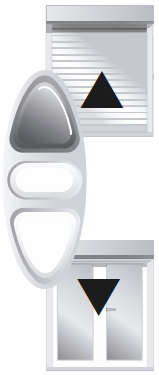

Principe de fonctionnement:
Réglage Fins de course Moteur

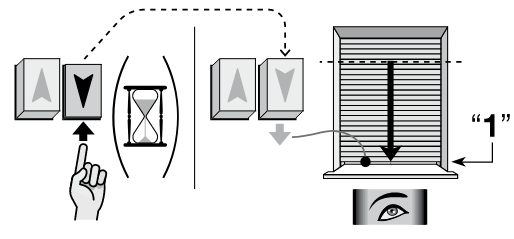

Fin de course bas
Il est obligatoire de commencer par ce fin de course
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|
1 | Presser la touche de [DES] jusqu’à ce que le moteur atteigne la position désirée pour le fin de course | 🔽 |  | |
2 | « 1 » relâcher la touche [DES] | |||

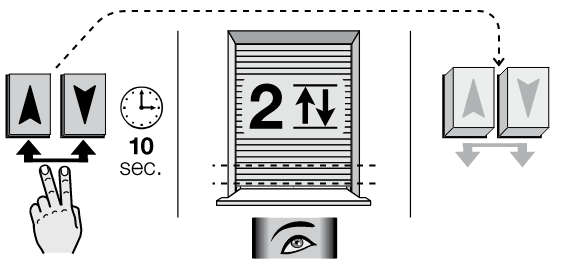

3 | Presser simultanément les deux touches de [MON] et [DES] | 🔼 + 🔽 | Le store effectue deux mouvements. |  |
Ne pas relâcher sans avoir eu les deux mouvements

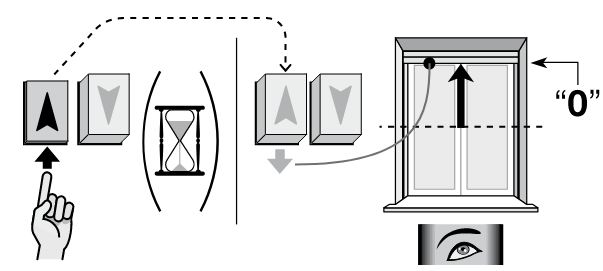

Fin de course haut
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|
1 | Presser la touche de [MON] jusqu’à ce que le volet roulant arrive à mi-course. | 🔼 |  | |
2 | Presser la touche de [MON] jusqu’à ce que le moteur atteigne la position désirée pour le fin de course « 0 » puis relâcher la touche. | 🔼 |  | |
3 | Presser simultanément les deux touches [MON] et [DES] et attendre que le moteur effectue deux mouvements | 🔼 + 🔽 | Le moteur effectue deux mouvements |
Ne pas relâcher sans avoir eu les deux mouvements |
4 | Relâcher les touches | Mémorisation des deux fins de course terminée |

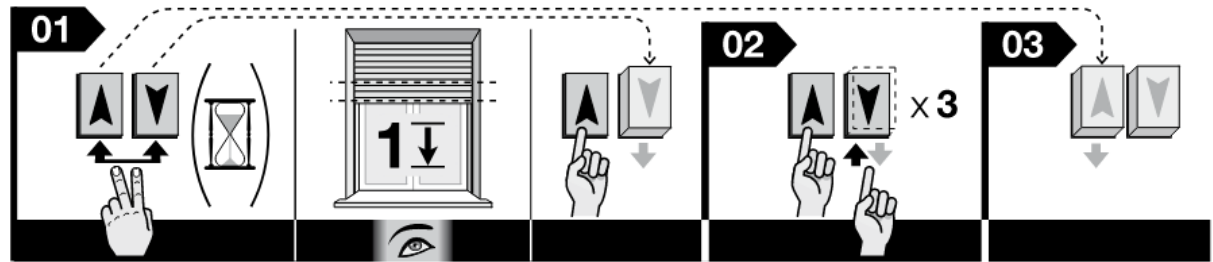

Effacement total de la mémoire
La présente procédure efface toutes les données présentes dans la mémoire du moteur, y compris les positions « 0 » et « 1 »
Etape | Télécommande | Réponse | |
|---|---|---|---|
1 | Presser simultanément les deux touches de [MON] et [DES] | 🔼 + 🔽 | Le volet roulant effectue un mouvement bref |
1-1 | Relâcher seulement la touche [DES] | ||
2 | Dans les 3 secondes qui suivent l’exécution du mouvement, presser 3 fois la touche de [DES] | 3 x 🔽 | Le store effectue deux mouvements. |
3 | Relâcher la touche [MON] |
Ajout et appairage de l’émetteur

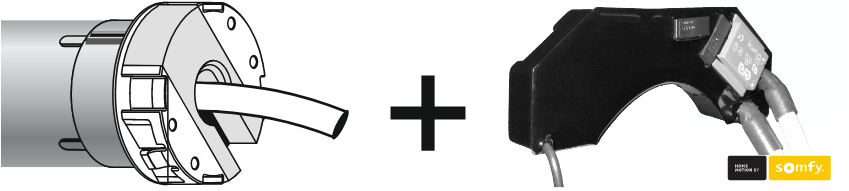

Brancher le Récepteur Platine RTS sur le moteur MS21
Etape | Télécommande | Commentaire | |
|---|---|---|---|
1 | Appuyer brièvement et simultanément sur [MON] et [DES] de l'émetteur | 🔼 + 🔽 |  |
2 | Contrôle du sens de rotation |  | |
3 | Contrôler le sens de rotation à l'aide de [MON] et [DES] | 🔼 / 🔽 |  |
4 | Changer le sens de rotation si nécessaire en appuyant sur [ARR] pendant 5s |  Sens de rotation modifié |
Ajout du 1er émetteur :
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|
1 | Appuyer brièvement sur [PROG] de l'émetteur 1 seconde |  | Le store répond par un bref mouvement haut - bas |  |
Récepteur en mode utilisateur. Emetteur programmé.
