Manuel d'installation | VB JA Soft (SL) | MS40
Programmation fin de course
Fin de course haut
Étape | Moteur | Réponse moteur | Commentaire | |
|---|---|---|---|---|
| 1 | A l'aide de la touche [MON] 🔼 | 🔼 | Déplacez le store vénitien vers le haut via la touche appropriée. | - |
| 2 | Lors de la montée, appuyer sur le bouton de réglage orange et maintenir enfoncé pendant au moins 5 secondes. | 🔶 | Le bouton de réglage reste dans cette position. | A l'aide du câble de montage, déplacez le store précisément au point final supérieur. Réglage fin au pas à pas via le câble de montage. |
| 3 | A l'aide de la touche [DES] 🔽 | 🔽 | En modifiant le sens de déplacement, le bouton de réglage est automatiquement relâché. | Le fin de course haut est programmé. |
Fin de course bas
Étape | Moteur | Réponse moteur | Commentaire | |
|---|---|---|---|---|
| 1 | A l'aide de la touche [DES] 🔽 | 🔽 | Déplacez le store vénitien vers le bas via la touche appropriée. | - |
| 2 | Lors de la descente, appuyez sur le bouton de réglage blanc et maintenez-le enfoncé pendant au moins 5 secondes. | ⬜ | Le bouton de réglage reste dans cette position. | A l'aide du câble de montage, déplacez le store précisément au point final inférieur. Réglage fin au pas à pas via le câble de montage. |
| 3 | A l'aide de la touche [MON] 🔼 | 🔼 | En modifiant le sens de déplacement, le bouton de réglage est automatiquement relâché. | Le fin de course bas est programmé. |
Schéma de raccordement

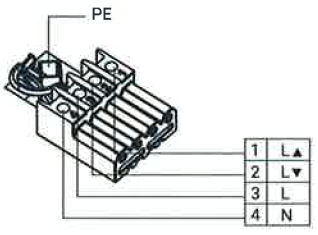

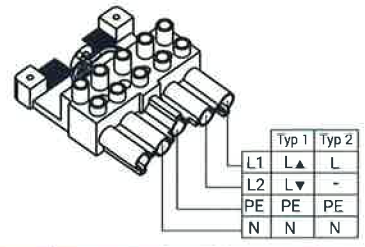

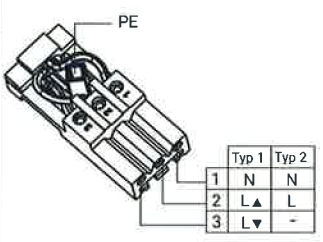

Stas 3 / Stak 3 | Stas 4 / Stak 4 | Wieland Typ ST18 |
|---|---|---|
 |  |  |
