Manuel d'installation | TT1VR (SL)
N° article : 81.0047
Démarrage rapide TT1VR
Mise en service
Étape | Télécommande | Réponse récepteur | Commentaire |
|---|---|---|---|
Mettre l'opérateur sous tension | - | Le store répond par un bref mouvement vers le bas | Opérateur en mode Usine |
Ajout du 1er émetteur
Étape | Télécommande | Réponse récepteur PF | Commentaire |
|---|---|---|---|
Appuyer sur la touche [PRG] de l'émetteur | [PRG] 10 secondes | Le store répond par 3 mouvements | Récepteur en mode utilisateur émetteur programmé |
Retour en mode usine TT1VR
Étape | Télécommande | Réponse récepteur PF | Commentaire |
|---|---|---|---|
Appuyer sur la touche [PRG] de l'émetteur 5x | [PRG] 1x [PRG] 1x [PRG] 1x [PRG] 1x [PRG] 1x | Le store répond par 2 mouvements Le store répond par 2 mouvements Le store répond par 2 mouvements Le store répond par 2 mouvements Le store répond par 2 mouvements | Opérateur en mode usine |
Options avancées TT1VR
Réglage de l’ouverture
Étape | Télécommande | Réponse récepteur PF | Commentaire | |
|---|---|---|---|---|
| 1 | Appuyer 2x sur la touche [PRG] de l'émetteur | [PRG] 1x [PRG] 1x | Le store répond par 2 mouvements Le store répond par 2 mouvements | - |
| 2 | Appuyer sur la touche [STOP] | ⏹ | Le store répond par 3 mouvements | - |
| 3 | Appuyer sur la touche [MON] | 🔼 | Le store répond par 3 mouvements | Ouverture lame (0.1s) |
| 4 | Appuyer sur la touche [STOP] | ⏹ | Le store répond par 3 mouvements | Ouverture lame (0.3s) |
| 5 | Appuyer sur la touche [DES] | 🔽 | Le store répond par 3 mouvements | Ouverture lame (0.6s) |
| 6 | Appuyer sur la touche [MON] + [DES] | 🔼 + 🔽 | Le store répond par 3 mouvements | Ouverture lame (1s) |
Position intermédiaire I
Étape | Télécommande | Réponse récepteur PF | Commentaire | |
|---|---|---|---|---|
| 1 | Appuyer sur la touche [PRG] de l'émetteur 1x | [PRG] 1x | Le store répond par 2 mouvements | - |
| 2 | Appuyer sur la touche [MON] + [DES] | 🔼 + 🔽 3s | Le store répond par 3 mouvements | Le store se déplace en fin de course bas automatiquement |
| 3 | Appuyer sur la touche [MON] pour régler la position intermédiaire souhaitée | 🔼 | - | Placer à la position souhaitée |
| 4 | Appuyer sur la touche [STOP] | ⏹ 3s | Le store répond par 3 mouvements | Position intermédiaire I réglée |
Ajout d’un second émetteur
Étape | Télécommande | Réponse récepteur PF | Commentaire | |
|---|---|---|---|---|
| 1 | Appuyer sur la touche [PRG] de l'ancien émetteur / canal | [PRG] 4s | Le store répond par 4 mouvements | - |
| 2 | Appuyer sur la touche [PRG] du nouvel émetteur / canal | [PRG] 3s | Le store répond par 2 mouvements | - |
| 3 | Appuyer sur la touche [PRG] de l'ancien émetteur / canal | [PRG] 3s | Le store répond par 3 mouvements | Fréquence copié |
Blocage de la mémoire
Étape | Télécommande | Réponse récepteur PF | Commentaire | |
|---|---|---|---|---|
| 1 | Appuyer sur la touche [PRG] de l'émetteur 3x | [PRG] 1x | Le store répond par 2 mouvements | - |
| 2 | Appuyer sur les touches [MON] + [DES] | 🔼 + 🔽 3s | Le store répond par 3 mouvements | - |
| 3 | Appuyer sur la touche [MON] | 🔼 | Le store répond par 3 mouvements | Mémoire bloquée |
| 4 | Appuyer sur la touche [DES] | 🔽 | Le store répond par 3 mouvements | Mémoire débloquée |

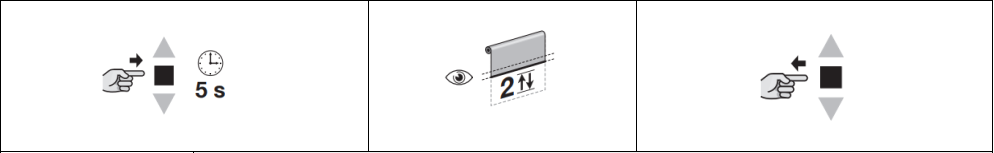

Effacement du TT1VR avec un émetteur non-mémorisé
 | Débrancher le courant sur le TT1VR pendant 5 secondes |
 | Redonner du courant au TT1VR et dans les 10 secondes puis effectuer cette procédure |
 | |
| Débrancher le courant sur le TT1VR pendant 5 secondes |
| Redonner du courant au TT1VR Possibilité d'accéder au menu d'effacement / Retour au mode USINE |
