Manuel d'installation MR516 | Stac 44
Pour éviter de constituer de différents réseaux, mettez en service tous les moteurs avec le même émetteur devant être affectés au réseau
Programmation de l'émetteur et affectation du canal
Etape | Télécommande | Réponse 1 | Réponse 2 | Réponse 3 | |
|---|---|---|---|---|---|
1 | Appuyez pendant 3 s sur la touche [PROG] pour rechercher tous les moteurs se trouvant en mode programmation |  |  Changement de couleur continu de l’anneau de LED |  L’émetteur se connecte automatiquement avec le moteur le plus proche (1 claquement) |  L’anneau de LED s’allume en jaune |
2 |
Si plusieurs moteurs se trouvent simultanément en mode programmation, sélectionnez le moteur voulu é l’aide de la touche [MON] et [DES] |  |  | ||
3 | Appuyez sur la touche [ARRÊT] pour constituer un nouveau réseau. |  | Le canal émetteur sélectionné est activé, il permettra de commander le moteur. L’anneau de LED s’allume en vert | Le moteur acquitte l’opération par un claquement. | |
Entrée et sortie du mode réglage
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|
1 | Entrer dans le mode de réglage | Appuyez brièvement sur la touche [PROG] pour activer la le mode de réglage |  L’anneau de LED clignote en bleu | Le moteur se trouve maintenant en mode “homme mort”. |
Sortir du mode de réglage | Appuyer sur [PROG] jusqu'à l’extinction de la LED Frontale |
Correction du sens de rotation
Aucune position de fin de course ne doit déjà être programmée
Avec l'émetteur (en mode de réglage - anneau de LED en bleu)
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|

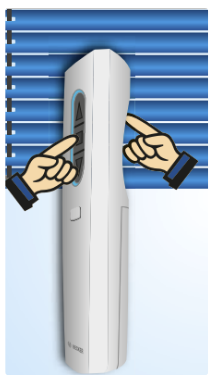

1 | Appuyer sur la touche [PROG], [MON] et [DES] |  |  | Le moteur émet un triple claquement |
Réglages des positions de fin de courses AVEC arrêts de butée
Etre en mode de réglage - anneau de LED en bleu
Fin de course | Etape 1 | Etape 2 | |
|---|---|---|---|
1 | Vers la butée supérieure |  Le Stac 44 doit être dirigé contre la butée supérieure jusqu'à l’arrêt automatique du moteur. | Répéter cette étape de montée trois fois. |
2 | Vers la butée inférieure |  Le Stac 44 doit être dirigé contre la butée inférieure jusqu'à l’arrêt automatique du moteur. | Répéter cette étape de montée trois fois. |
En mode de réglage, le moteur fonctionne en mode “homme mort”.
Le moteur signale l’absence d’une position de fin de course en démarrant brièvement avant de s’arrêter, puis de repartir (ESI : indicateur d'état des positions de fin de courses)
Effacement des positions de fin de course
Etre en mode de réglage - anneau de LED en bleu
Etape | Télécommande | Réponse | Commentaire | |
|---|---|---|---|---|
1 | Appuyer sur la touche programmation et sur la touche [ARRÊT] pendant 6 secondes. |  | Le moteur émet un double claquement | Si le Stac 44 se trouve entre les positions de fin de course, ces dernières seront toutes les deux supprimées lors de la procédure d’effacement. Si le Stac 44 se trouve dans une position de fin de course, seule cette dernière sera effacée. |

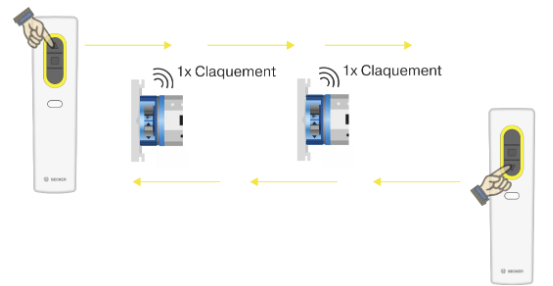

Programmation d’autres émetteurs
Etape 1 | Alimentation | Commentaire | |
|---|---|---|---|
1 | Couper l’alimentation du Stac 44. |  | Répéter l'étape Programmation de l'émetteur et affectation du canal |

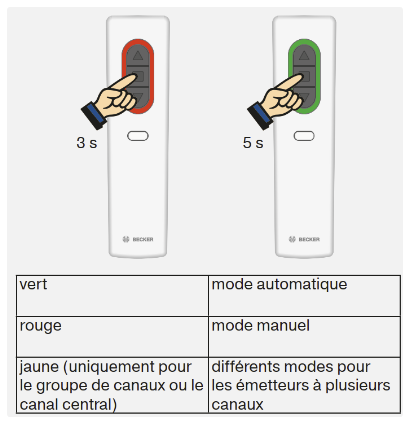

Mode Manuel / Automatique
Les récepteurs CentronicPlus sont dotés de fonctions automatiques
Etape 1 | Réponse | ||
|---|---|---|---|
1 | Appuyer 3 secondes sur la touche [ARRÊT]. | Affichage de l'état (manuel ou automatique) |  |
2 | Maintenir la touche [ARRÊT] pendant 3 secondes supplémentaires. | Commutation du récepteur |
Programmation des horaires de déplacement
Cette fonction est disponible avec tous les émetteurs CentronicPlus EasyControl et seulement avec les émetteurs “MemoControl” de la gamme de commandes Centronic de Becker. Avant de régler la fonction de mémorisation, il faut régler les deux positions de fin de course.
Ce récepteur peut enregistrer un horaire de commutation pour la 🔼et un autre pour la 🔽. Lorsque la fonction de la mémorisation est activée, l’ordre de déplacement ainsi enregistré est exécuté automatiquement toutes les 24 heures. Les horaires de déplacement programmés auparavant sont remplacés et ce, quel que soit l'émetteur depuis lequel la programmation a été effectuée.
👉 | Pour la programmation des horaires de 🔽, le moteur tubulaire doit se trouver en position de fin de course supérieure. Pour les horaires de 🔼, il doit se trouver en position de fin de course inférieure. |
|---|---|
🕖 | Attendez l’heure à laquelle vous souhaitez que l’ordre de déplacement automatique soit exécuté. |
🔼 / 🔽 6 s | Au moment désiré, actionnez la touche de déplacement correspondante et maintenez là enfoncée jusqu’à ce que le moteur tubulaire s’arrête brièvement, après 6 secondes env, puis poursuivre la course jusqu'à la position de fin de course. |
Effacement des horaires de déplacement avec émetteur CentronicPlus
En cas d’effacement, les deux horaires de déplacement sont toujours supprimés conjointement.
🟦 10 s |  | Appuyer pendant 10 secondes sur la touche [ARRÊT] .
➡️ Les horaires de déplacement sont effacés |
|---|
Effacement des horaires de déplacement avec émetteur Centronic
🟦 10 s |  | Appuyer pendant 10 secondes sur la touche [ARRÊT] .
➡️ Les horaires de déplacement sont effacés |
|---|
