Installation de l'écrou débrochable (SL)

Article Lamelcolor 50.0551 - Ecrou débrochable pour arrêt de fin de course VB

1 - Le Store se trouve en position 0 - Sans les bandes tractrices

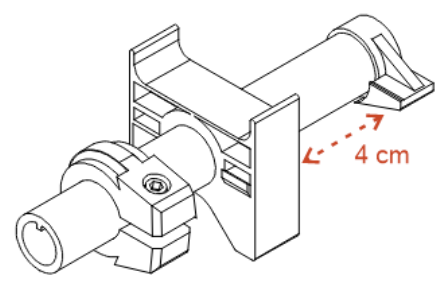

Laisser un espace de 4cm pour insérer l’écrou

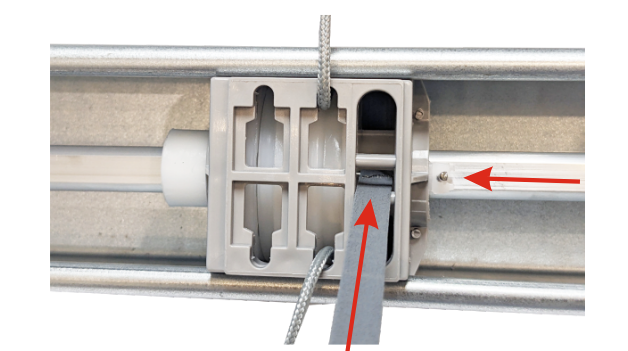

2 - Installation des bandes tractrices

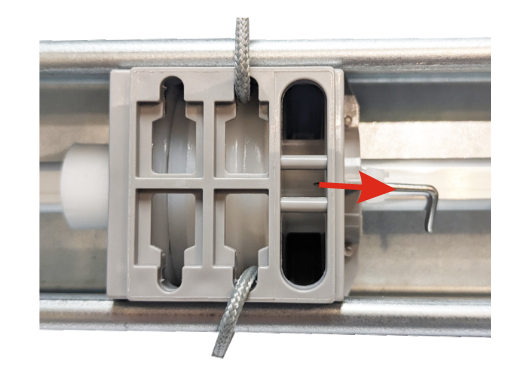

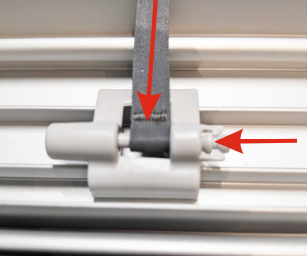

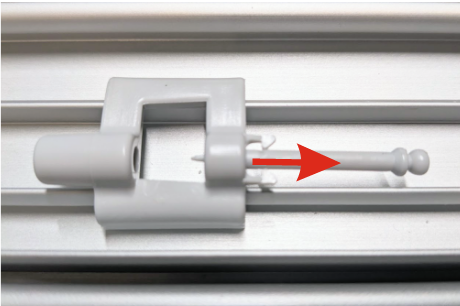

3 - Crocher les bandes

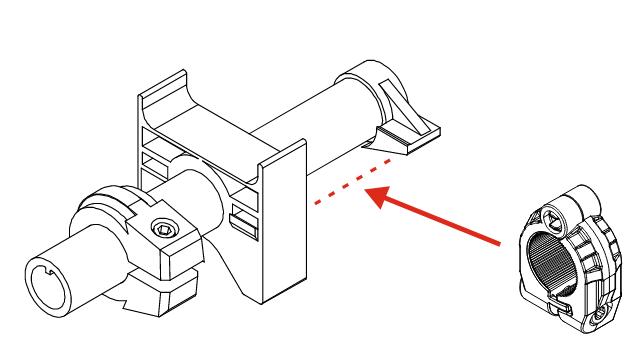

4 - Installer l’écrou dans son emplacement

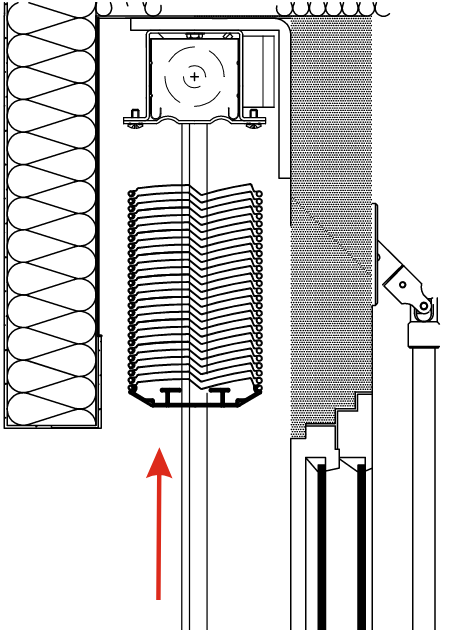

5 - Remonter le store en position haute

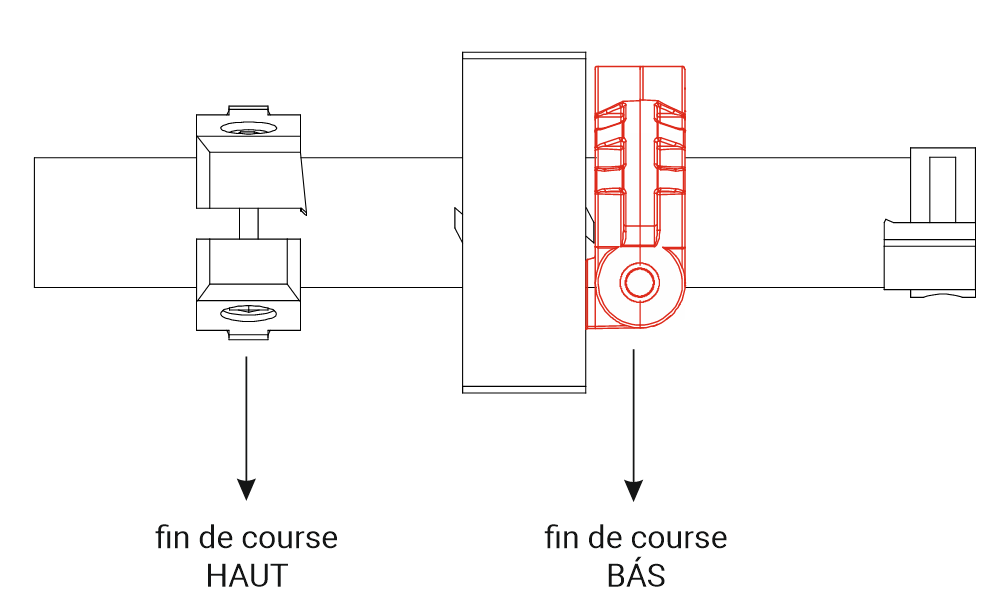

6 - Descendre le store en position de fin de course bas avec l’écrou préinstallé (légèrement serré)

7 - Laisser la bande détendue selon indication

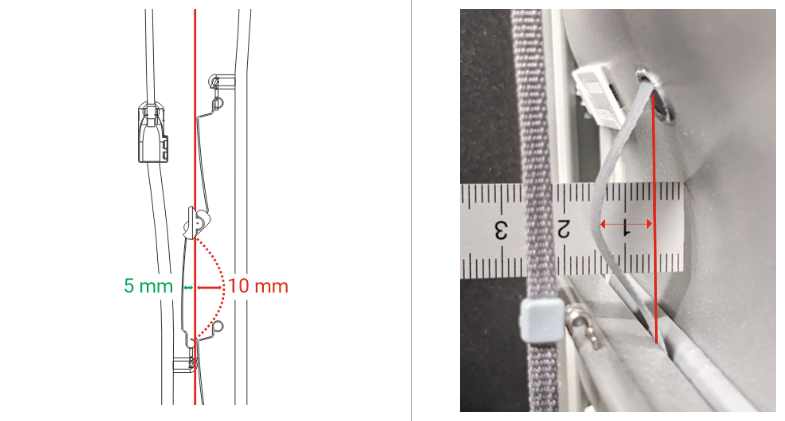

Points de référence pour l’installation de la bande tractrice

Distance de la bande sur lame = 5 mm

Tension de la bande maximum = + 10 mm

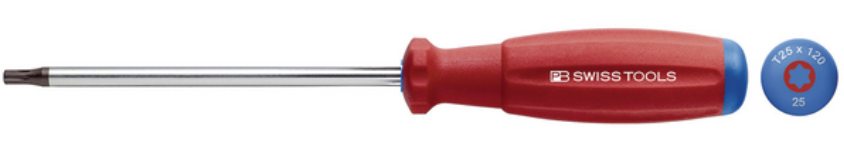

8 - Serrage de l’écrou débrochable (Torx T25)
