Application dans les matériaux durs (AV)
Pour charges légères
Support d’application | ||||||
|---|---|---|---|---|---|---|
 |  |  |  |  |  |  |
BETON C20/C25 | BRIQUE PLEINE | BETON CELLULAIRE | PIERRE CALCAIRE | PIERRE NATURELLE | BRIQUE CREUSE | PLÂTRE |
Kit de fixations (Chevilles synthétiques) | ||||
|---|---|---|---|---|
 |  |  |  | |
N° Kit | FK1-32 | FK2-38 | FK2-60 | FK2-80 |
N° Kit | N° Article | Désignation | Fixation équerres de mécanisme VB | RS | Fixation des guidages VB | RS |
|---|---|---|---|---|
FK1-32 | 33.0023 31.0084 | Cheville synthétique d5/25mm Vis à tôle tête fraisée, BN995, ST3.9x32mm | ✔️ | |
FK2-38 | 33.0022 32.0033 31.0078 | Cheville synthétique d8/40mm, avec collerette Rondelle plate, BN737, M12 Vis à tôle tête hexagonale ST6.3x38mm | ✔️ | |
FK2-60 | 33.0022 32.0033 31.0068 | Cheville synthétique d8/40mm, avec collerette Rondelle plate, BN737, M12 Vis à tôle tête hexagonale ST6.3x60mm | ✔️ | |
FK2-80 | 33.0022 32.0033 31.0069 | Cheville synthétique d8/40mm, avec collerette Rondelle plate, BN737, M12 Vis à tôle tête hexagonale ST6.3x80mm | ✔️ |
Pour charges lourdes
Support d’application | ||||||
|---|---|---|---|---|---|---|
| | |||||
BETON C20/C25 | PIERRE NATURELLE | |||||

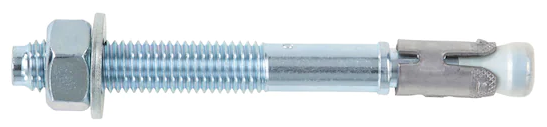

Goujons d’ancrage | |||
|---|---|---|---|
 | | | |
N° Kit | FK5-M8 | FK5-M10 | FK5-M12 |
N° Kit | N° Article | Désignation | Fixation stores toiles | Fixation descente verticales |
|---|---|---|---|---|
FK5-M8 | 33.0010 33.0031 | Goujon d'ancrage en acier M8/75/10mm Goujon d'ancrage M8/95/25mm | ✔️ | |
FK5-M10 | 33.0004 33.0003 | Goujon d'ancrage en acier M10/90/10mm Goujon d'ancrage M10/140/60mm | ✔️ | |
FK5-M12 | 33.0009 33.0006 33.0012 33.0032 | Goujon d'ancrage en acier M12/170/70mm Goujon d'ancrage M12/220/125mm Goujon d'ancrage M12/300/205mm Goujon d'ancrage M12/360/265mm | ✔️ |
